闸阀定义与术语

发布时间：2021-03-18 14:23:29 文章来源：wsfpoiqq 点击次数：1373次

一、闸阀定义与术语

1、闸阀定义

闸阀是指启闭件（闸板）沿介质流动方向（通道轴线）的垂直方向移动而实现启闭的阀门。

在各种类型的阀门中，闸阀是应用最广泛的一种。

闸阀在管路上主要作为切断介质用，即全开或全关使用，可以适用低温低压也可以适用于高温高压，并可根据阀门的不同材质用于各种不同的介质。

2、零部件名称术语

闸阀主要由阀体、阀盖、支架、阀杆、阀杆螺母、闸板、阀座、填料函、密封填料、上密封座、填料压盖及传动装置等零件组成。

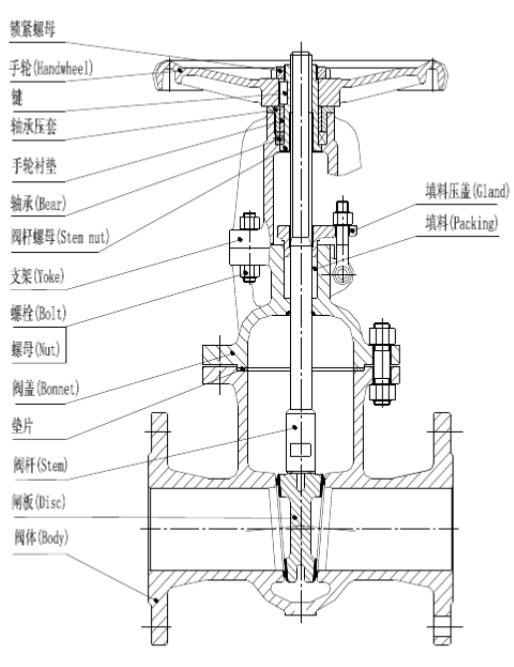

主要零部件名称如下图：

00001

3、闸阀的特点

闸阀具有如下优点：

流体阻力小：阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向。
启闭所需的力矩较小；
可以使用在介质向两方向流动的环网管路上，即介质的流向不受限制。
形体结构较简单，制造工艺性较好。
密封性能好：全开时密封面受冲蚀较小。

闸阀的缺点：

所需启闭时间长，外形尺寸和开启高度都较大，安装的空间较大。
需较长时间才能开启或关闭。
在启闭时，密封面间有相对摩擦，磨损较大，甚至在高温时易引起擦伤现象。
一般闸阀都有两个密封副，给加工、研磨和维修增加了一些困难。

二、闸阀分类

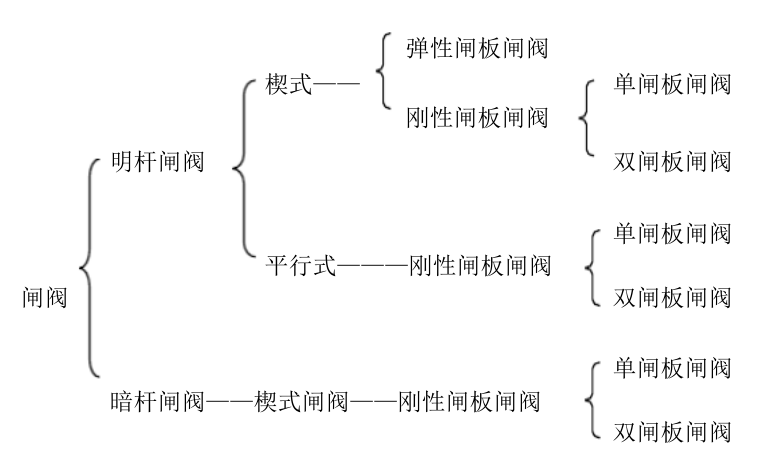

根据结构形式分，闸阀可分为以下类型：

000002

根据阀杆结构可分为：明杆闸阀（升降杆闸阀）和暗杆闸阀（旋转杆闸阀）。

明杆闸阀（升降杆闸阀）：

通过旋转阀杆螺母带动阀杆升降（不旋转）来实现闸板启闭的闸阀。

这种结构闸阀对阀杆润滑有利，闸板开度清楚，阀杆螺纹与阀杆螺母不与介质接触，不受介质温度和腐蚀性的影响。

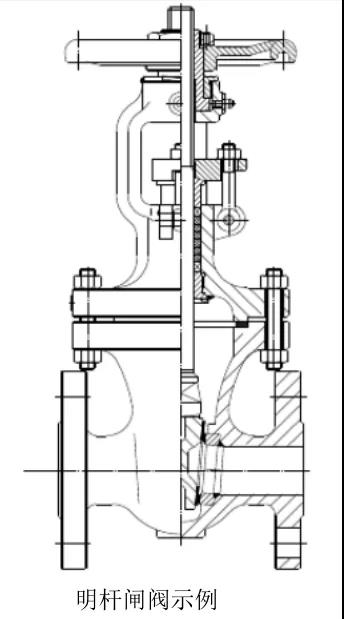

示例如下：

000003

暗杆闸阀（旋转杆闸阀）

阀杆螺母在阀体内与介质接触，通过旋转阀杆来实现闸板启闭的闸阀。

这种结构闸阀，阀门的高度尺寸小，但它的启闭行程难以控制，需增加指示器，阀杆螺纹及阀杆螺母与介质接触，要受介质温度和腐蚀性的影响，因而适用于非腐蚀性介质以及外界环境条件较差的场合。

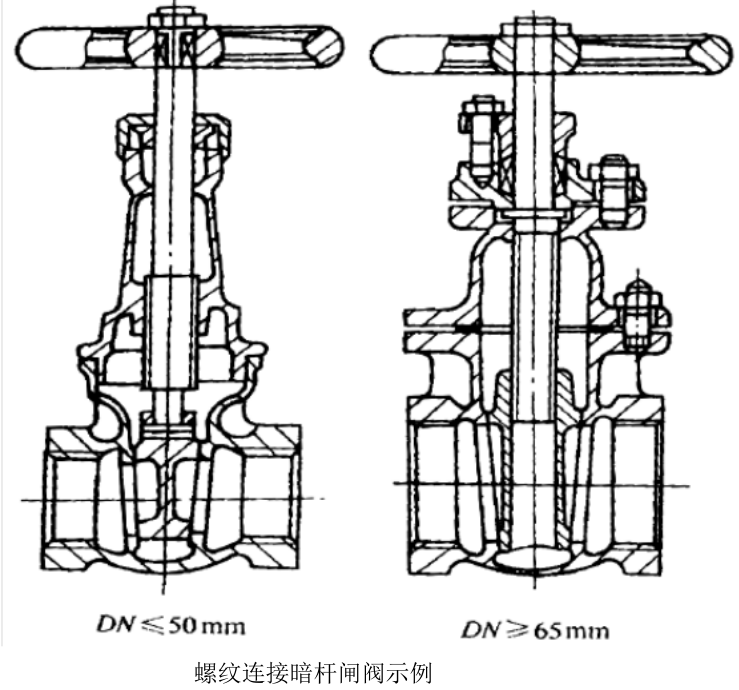

示例如下：

00004

根据闸板的构造，闸阀可分为平行式闸阀和楔式闸阀。

平行式闸阀：

个密封面相互平行，且与阀体通道中心线垂直的闸阀。

其启闭件（闸板）可以是单闸板或是带有撑开机构的双闸板。

平板闸阀流阻小，不缩口的平板闸阀其流阻与短直管相似。

带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。

同时，由于闸板启闭时在两阀座密封面滑动，可适用于带悬浮颗粒的介质。

另外，平板闸阀不会因为阀杆热伸长而使密封面过载。

但平板闸阀存在以下缺点：

a、当介质压力较低时，金属密封面的密封力不足以达到满意的密封性能；

b、当介质压力高时，经常启闭可能使密封面磨损过大；

c、闸板在切断高速和高密度介质时，会产生剧烈振动；

d、在圆形流道上横向运动的圆形闸板只有当它处在阀门关闭位置的 50% 时，才对流量的控制较敏感。

楔式闸阀：

两个密封面成楔形的闸阀。

使用楔形的目的是为了提高辅助密封载荷，实现既能对高的介质压力密封，也能低的介质压力密封。

楔式闸阀的阀体上设有导向机构（导向筋），可防止闸板在开启或关闭时旋转，确保闸板与阀座的密封面相应对准。

同时，楔式闸阀在关闭之前不与阀座摩擦，从而减少密封面的磨损。

但楔式闸阀存在以下缺点：

a、密封面易夹杂流动介质中固体颗粒；

b、阀杆的热膨胀可能使密封面产生过载；

c、闸板不能设置导流孔。
