闸阀分为哪几类?有什么优缺点?

发布时间:2022-06-20 15:08:42 文章来源:wsfpoiqq 点击次数:253次


闸阀的定义:闸阀又称为闸板阀,启闭件为闸板,由阀杆带动闸板做升降运动的阀门称为闸阀。

闸阀的特点
1)闸阀的优点:
流体流动阻力小;启闭所需力矩小;介质流向不受限制;启闭无水击现象;形体结构比较简单,制造工艺性较好。

2)闸阀的缺点:
外形尺寸和安装高度较大,所需的安装空间也较大;在启闭过程中,密封面有相对摩擦,磨损较大,甚至在高温时容易引起擦伤现象;闸阀一般都有两个密封面给加工、研磨和维修增加了一些困难。

闸阀应用范围广泛。通常用于大于或等于公称直径DN50的给水管路。

闸阀的分类
闸阀按连接方式可分螺纹闸阀、法兰闸阀和焊接闸阀,按结构特征可分平行式闸板和楔式闸板,按阀门阀杆结构分明杆(升降杆)闸阀和暗杆(旋转杆)闸阀。

1)明杆平行式双闸板闸阀:
明杆平行式双闸板闸阀如图1所示,它的闸板由两块对称平行放置的两圆盘组成,当闸板下降时,靠置于闸板下部的顶楔使两闸板向外扩张紧压在阀座上,使阀门关严。当闸板上升时,楔块脱离圆盘,待圆盘上升到一定高度时,楔块就被圆盘上的凸块托起,并随闸板一起上升。
该阀门结构简单,密封面的加工、研磨、检修都比楔式闸阀简便,但密封性较差,适用于压力不超过1.0MPa,温度不超过200℃的介质。

微信图片_20220620150110

明杆平行式双闸板闸阀
1-手轮 2-阀杆螺母 3-阀杆 4-填料压盖 5-填料 6-阀盖
7-垫片 8-密封圈 9-阀体 10-闸板 11-顶楔


2)暗杆楔式闸板闸阀:
图2所示为暗杆楔式闸板闸阀,该阀门的密封面是倾斜的,并形成一个夹角,介质温度越高,夹角越大。楔式闸板分单闸板、双闸板和弹性闸板,分别如图2a,b、c所示。楔式闸板的加工、研磨、检修较平行式闸板繁琐,但密封性较好。

2

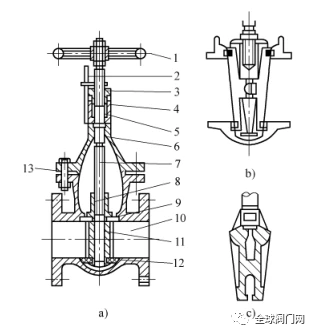

暗杆楔式闸板闸阀
a)楔式单闸板 b)楔式双闸板 c)楔式弹性闸板
1-手轮 2-指示器 3-压盖 4-填料箱 5-填料 6-阀盖
7-阀杆 8-阀杆螺母 9/12-密封圈10-阀体 11-闸板 13-垫片

3)弹性闸板闸阀
弹性闸板闸阀如图3所示,它具有结构简单、使用可靠等优点,又能产生微小的弹性变形,增加了关闭的严密性。
3

弹性闸板闸阀
1-手轮 2-阀杆螺母 3-填料压盖 4-填料 5-阀盖 6-垫片
7-阀体 8-闸板 9-密封圈 10-阀杆 11-连接螺栓

闸阀比较
明杆闸阀中,阀杆的螺纹与附有手轮的套筒螺母相配合,阀杆的下端有方头,嵌于闸板中,旋转手轮时,阀杆和闸板做上下的升降运动。开启时,阀杆伸出手轮,优点是从阀杆的外伸长度能判断出阀门的开启程度,阀杆不直接与输送介质接触;缺点是阀门开启高度大,安装场所必须有阀杆外伸的足够空间。现场安装时,一定要注意这一点。

暗杆闸阀的阀杆外螺纹与嵌在阀门内的内螺纹相配合,故旋转手轮时,阀杆做旋转运动,使得阀门内的闸板做升降运动,而阀杆不能上下升降。暗杆闸阀安装占据空间小,输送介质与阀杆直接接触,不能通过阀杆来判断阀门的开启程度。不管是明杆闸阀还是暗杆闸阀,闸阀安装均需水平安装。阀杆垂直向上,不应倾斜,严禁阀杆朝下安装。
