阀门验收知识:阀门的标志和识别

发布时间:2022-12-10 14:13:49 文章来源:wsfpoiqq 点击次数:1049次

通常根据阀门上的标牌和标志以及阀门上涂漆,就可以直接识别阀门的类型、结构形式、材料、公称通径、公称压力(或工作压力)、适用介质、温度及关闭方向等。


一、标牌的认识

      标牌固定在阀体或手轮上,标牌的数据比较全,反映了阀门基本特性,标牌上的生产厂家可提供阀门易损件、图纸和资料。根据标牌上提供的使用条件,可以确定需更换的垫片,填料类型和材料,以及需更换的其它零件的材料。


二、阀门的标志

1

通用阀门的标志

通用阀门必须使用的和可选择使用的标志项目见表1-26所示。
通用阀门的具体标志规定如下:
(1)表1-27中1~4项是必须使用的标志,对于DN≥50mm的阀门,应标记在阀体上;对于DN<50mm的阀门,标记在阀体上还是标牌上,由产品设计者规定。
(2)表1-27中的5和6项只有当某类阀门标准中有此规定时才是必须使用的标志,它们应分别标记在阀体及法兰上。
(3)如果各类阀门标准中没有他说特殊规定。则表1-27中7~19项是按需要选择使用的标志。当需要时,可标记在阀体或标牌上。

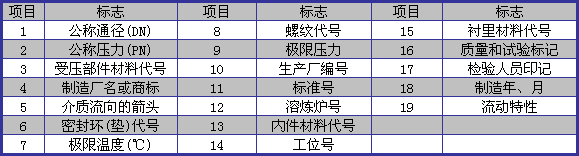

 表1-26 通用阀门的标志项目(GB12220)

001 - 副本

注:阀体上的公称压力铸字标志值等于10倍的兆帕(MPa)数,设置在公称通径数值的下方时,其前不冠以代号“PN”。

(4)附加标志
①在不同位置可以附加表中任何一项标志。例如:设在阀体上的任何一项标志,也可以重复设在标牌上。
②只要附加标志不与表中标志发生混淆,可以附加其他任何标志。例如:产品型号等。
对于减压阀,在阀体上的标志除按表1-27的规定外,还应有:a.出厂日期;b.适用介质;c.出口压力。

蒸汽疏水阀的标志按表1-27的规定,标志可设在阀体上,也可标在标牌上。
安全阀的标志按表1-28的规定。

 表1-27 蒸汽疏水阀的标志(GB12249)

002 - 副本

 表1-28安全阀的标志(GB12241)

003

2

电站阀门的标志

     电站阀门的一般标志可参照GB12220的规定。
     电站阀门合格产品应钉有金属标牌,标牌内容见表1-29所示。

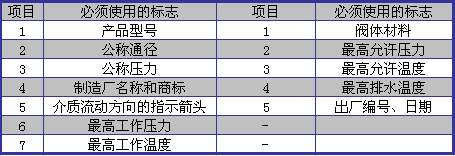

 表1-29电站阀门标牌上的标志(JB/T3595)

004

      对于调节阀,在标牌上的标志除按表1-29的规定外,还应有:①最大允许压差;②产品额定流量系数。安全阀标牌上的标志按表1-30的规定。

 表1-30安全阀标牌上的标志(ZBJ98013)

005

3

手轮开闭方向的标志

     手轮上有指示阀门关闭方向的箭头和附加“关”字,箭头指示方向为手轮旋转关闭阀门的方向;反之为阀门开启方向。

4

阀门启闭沟槽的标志

     球阀、蝶阀阀杆和旋塞阀旋塞锥的方头端面上刻有一条沟槽,此沟槽指示方向与阀门进出口方向一致,表示阀门开启;若沟槽指示方向与阀门进出口方向垂直,表示阀门关闭。
     三通阀的启闭件通道为L型和T型,其刻制的L型或T型沟槽标志与启闭件通道方向一致。通过沟槽所指方向,可判断阀门切换和开关情况。

5

阀门开度指示的标志

     节流阀、暗杆闸阀、调节阀、蝶阀等阀门上装有反映阀门启闭程度的开度指示器。开度指示器有圆盘式,和标尺式等形式,装配在手轮、阀杆、支架上。当开度指示为零时,表示阀门关闭。

6

受压部件材料代号的标志

     受压部件材料代号标在阀体上,阀体材料代号的含义见表1-12。


三、阀门涂漆的识别

       阀门产品出厂前应按阀体材料、密封面材料及传动机构的不同,在阀门的不同部位涂上不同颜色的油漆,以便于识别。
       阀体材料识别,是将油漆涂在阀体和阀盖的不加工表面上,其涂漆颜色按表1-31的规定。
       密封面识别涂漆涂在传动手轮、手柄或扳手上,其涂漆颜色按表1-32的规定。
       传动机构的涂漆颜色规定如下:电动装置,普通型涂中灰色;三合一(户外、防爆、防腐)型涂天蓝色;气动、液动、齿轮传动等其它传动机构同阀门产品涂色。

 表1-31阀体材料识别

006

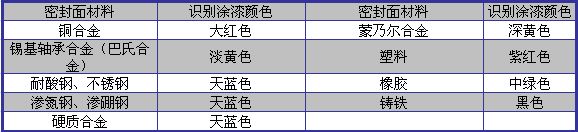

 表1-32密封面材料识别

007
