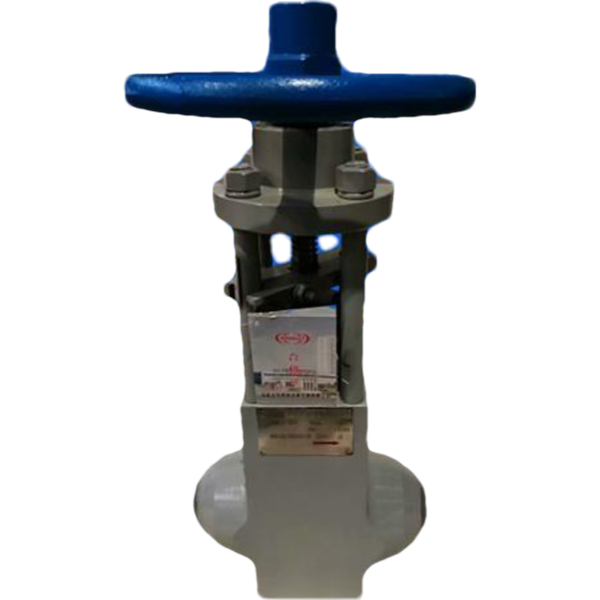

好得利流体控制有限公司易维护抗冲刷截止阀

发布时间:2023-07-13 16:45:23 文章来源:wsfpoiqq 点击次数:1368次

BIG_AA8385172_01

抗冲刷复合密封阀性能特点

一)用途

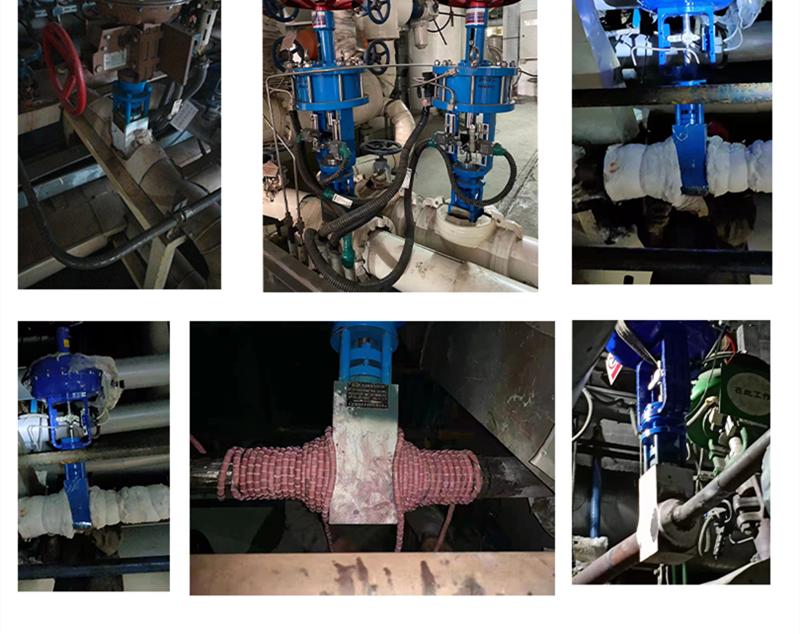

    安装在汽轮机疏水、给水疏水、加热器疏水、锅炉疏水、过热器疏水、对空排气、连排定排等管道和容器上。

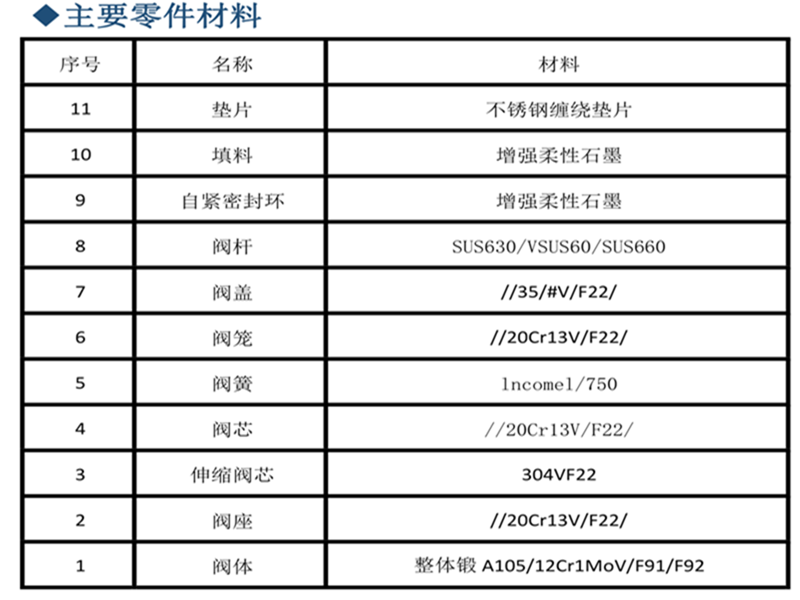

二)阀门材料

1、阀体材料:

A105 适用温度450℃以下;

12Cr1MoV/F22适用温度570℃以下;

F91、F92适用温度650℃以下。

2、阀芯、阀茏、阀座材料和阀体相对应,性能高阀体一个等级。阀杆采用高强度不锈钢。密封件采用增强柔性石墨。

三)结构优势:

1、截止阀由阀体、阀座、阀芯、阀茏、阀杆、支架等零件组成。

2采用特殊活动式阀座设计方式。

一般的通用性阀门设计,密封面堆焊在阀门上,当剧烈温差时密封面承受阀门变形的挤压和拉开双重应力,极易开裂。该阀采用阀座特殊设计,将密封面堆焊在其线膨胀系数相当的基体上,基体与阀体组合,当在特殊剧烈温差阀体上产生变形时,传递到密封面上的应力将减弱至很小。

3阀座结构采用单阀座、双密封面结构

一个平面密封、一个锥面密封,关闭时双密封面共同作用,双保险密封性能更可靠

4、该阀阀芯采用双阀芯、单阀杆结构。

主阀芯采用隐藏式锥面密封面,有效避免介质直接冲刷密封面;副阀芯采用平面密封面,结构采用可伸缩方式。这样,一台阀门就具有两个密封面,一个弹性密封面与一个刚性密封面,弹性密封面可有效补充阀门关闭不到位的问题(电动执行器调试零位与阀门关闭零位不重合)。两个密封面相互补充、共同对密封作用,从而使阀门密封更可靠。

5、阀门中部采用密封结构能适应高温、高压差场合,管道压力越高,密封效果越好

6、该阀设计有上密封(倒密封)结构。当阀门全开时,介质与盘根有效隔离,起到保护盘根的作用;并可在线更换盘根。

7、该阀套筒的特殊结构。阀茏上窗口采用对称分布,当阀门开启时,介质经过阀茏时产生对冲,可起到降压作用,防止汽蚀。

8内部零件具有互换性,能在线快速维修、更换阀门全部内件。

9阀体采用整体自由锻造,实密度好,无杂质、疏松、气孔,更有效的、可靠地承受介质的压力。并使用寿命长。

10、阀芯、阀座、阀茏表面做渗氮硬化处理,可提高工件的疲劳寿命、耐磨性、抗腐蚀和抗咬合能力

11、阀杆采用无旋转的方式,上下运动,可避免对盘根造成损伤。

12、阀门内部零件材料采用比阀体材料高一级性能的材料,其线膨胀系数优于阀体不会出现卡抱死现象。

13、阀门密封材料采用增强柔性石墨,软密封可有效补充因温度变化产生的微变形。

14、阀杆材料采用高强度不锈钢,抗拉强度高,性能好。

15、该阀门传动部分采用双推力轴承结构,启闭轻便,并封闭起来,防止进入杂质。

16高压介质进入阀门,先在阀笼充分降压释放压能和噪音,并在阀芯保护层的隔断下,流体不会冲蚀阀芯和阀座的密封面,从而起到免冲刷的作用。主要零件均选用耐热合金钢制造,阀芯和阀座的密封部位均采用焊司太立硬质合金的特殊加工工艺阀座、阀芯、阀茏表面渗氮处理从而起到冲刷的作用。阀门使用寿命长,开启灵活无卡滞等优点 阀座、阀瓣、阀茏采用可拆卸结构,可以快速更换新的配件,缩短维修工期
