好得利HNHDLLT阀门根据电厂提供VTI分体式疏水球阀使用资料及现有的故障原因做出以下分析
一、内漏的原因主要由以下两种情况造成:
1. 系统杂质进入阀腔,阀门在开关过程中,进入阀腔的杂质夹杂于阀球,下游密封两密封面之间,造成两密封面划伤从而引起内漏;
2. 疏水球阀执行器,开关限位调试不到位,造成阀球转动角度出现偏差,造成内漏;
二、外漏的主要原因由以下两种情况造成:
1. 阀门长期处于内漏状态,高压蒸汽长期吹蚀阀体密封,造成阀体密封损坏,引起外漏;
2. 阀体密封安装出现偏差,与密封凹槽配合不紧密,造成阀门外漏;
三、出现卡涩有以下几种原因造成:
1. 阀腔内存各大量杂质,阀球表面涂层脱落块,造成阀球转动不顺畅,产生卡涩;
2. 疏水球阀盘根经过高温膨胀,盘根压盖过紧,造成阀杆转动不顺畅;
四、疏水球阀(气动)执行器力矩过小:
1. 气动执行器的气源压力偏低(正常气源操作压力为4~8kg)
处理方案
一、针对内漏及外漏处理方式
1. 疏水球阀(气动)脱离管线,执行器与阀门分离,手动开关阀门数次,检查阀球实际转动情况,检查阀球是否到位;
2. 连接执行器,检查执行器工作是否正常;

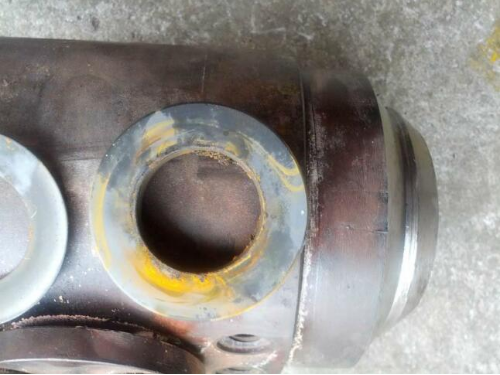

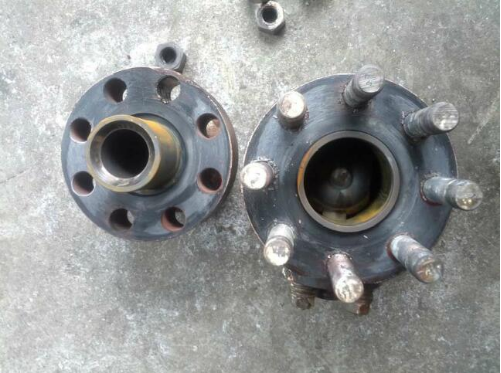

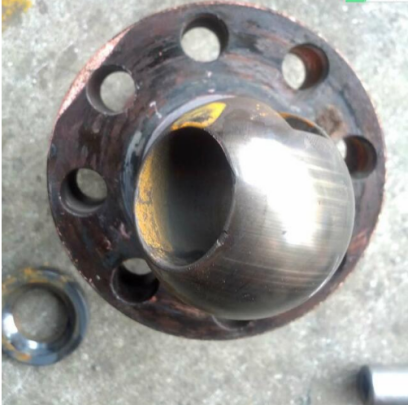

3. 阀门解体,检查阀球面,下游密封面是否完好无损;
4. 检查阀体密封凹槽,阀体密封圈、下阀体出口斜面是否完好无损;
5. 经检修清理阀腔组件后安装阀门,连接执行器,检查阀门,执行器,工作是否正常;
二、针对卡涩现象的处理方式
1. 执行器与阀门分离,手机开关阀门数次,检查阀球开关是否顺畅;
2. 连接执行器,检查执行器工作是否正常;
3. 在运行过程中,执行器与阀门分离,手动开关阀门数次,检查阀杆操作是否灵活,判断是否存在机械卡涩;
4. 运行过程中,检查执行器原压力是否正常,检查执行器工作是否正常;
注:依据以上判断结果,检查、排除机械或执行器卡涩现象
1. 以上操作需由好得利阀门专业服务工程师现场指导或操作完成检查,检修工作;
2. 检修过程中,必须更换阀体密封,蝶形弹簧;
