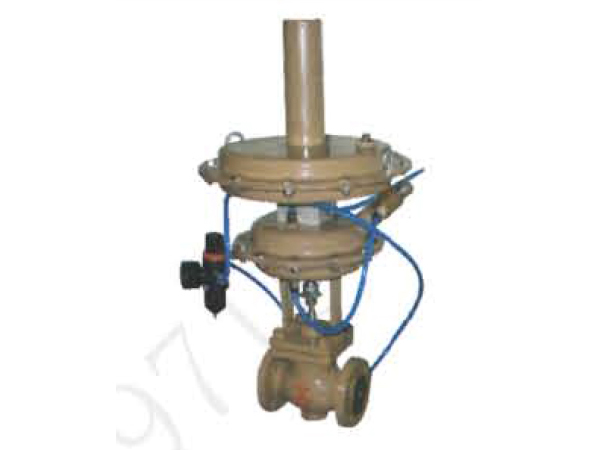

氮封调节阀
氮封调节阀是一种向储存容器与反应器的顶部空间填充惰性气体的工艺,通常用于保护内部成分因存在氧气而发生、降解或者聚合,以及 ......
价格:询价
联系我们
产品详情
氮封调节阀是一种向储存容器与反应器的顶部空间填充惰性气体的工艺,通常用于保护内部成分因存在氧气而发生、降解或者聚合,以及防止设备腐蚀。氮封系统通常被设计成可在高于大气压力的条件下运行,这样可防止外部空气进入容器当中。由于许多工艺与应用不希望存在空气中的氧气与湿气,因此从(石油)化工与食品和饮料到制药与纯净水制造,许多行业采用氮封工艺。
1、气体减压
如阀前0.2-0.8MPa(高于0.8MPa时阀前面应加减压阀),阀后0.5-100KPa。
2、氮封装置
供氮和泄氮装置上
口主要零件材料
零件名称 材料
阀体 ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2
阀芯 1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) PTFE
阀座 1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)
阀杆 1Cr18Ni9、0Cr18Ni12Mo2
橡胶膜片 橡胶夹增强涤纶织物
膜盖 Q235、Q235涂PTFE
O形圈 耐油橡胶、聚四氟乙烯
1、代替ZZV型微压阀
ZZV型微压阀阀前一般要求介质压力≤0.1MPa,而ZZYP-16Ⅱ型带指挥器操作式自力式压力调节阀则不受此局限。
2、用于氮封装置
氮封装置的贮罐内成品油上端覆盖氮气,其压力一般在100mmH2O左右,通过氮封保护装置加以控制。出液阀开启放油时,贮罐内液位下降,此时,ZZYP-16BⅡ供氮调节阀开度增大,向贮罐内补充氮气使压力增加到设定值为止。进液阀开启进油时,液位上升,气相部分容积减小,氮气压力上升,此时ZZYP-16BⅡ供氮调节阀关闭,而ZZYP-16KⅡ泄氮调节阀在压力控制器作用下开启,排出氮气使压力降至设定值。为确保储罐安全,应在罐顶设置呼吸阀。
供氮压力调整:在ZZYP-16BⅡ型压力调节阀选定一设定值如1KPa(100mm.W.C),通过调整主弹簧1的预压缩(拉伸)量来达到;
泄氮压力调整:在ZZYP-16KⅡ泄放阀中的压力控制器部分,通过调整主弹簧预压缩量达到,一般为避免氮封装置启闭频繁,泄氮设定值应远离供氮压力设定值,如2Kpa(200mm.W.C)。
□主要技术参数和性能指标
公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150
阀座直径D(mm) 6 15 20 25 32 40 50 65 80 100 125 150
额定流量系数Kv 0.32 4 5 8 12.5 20 32 50 80 125 160 320
压力调节范围KPa 0.5-100范围内选取
公称压力PN(MPa) 1.0 1.6
被调介质温度(℃) -40~80
流量特性 快开
允许压降(MPa) 1.6 1.6 1.1 0.4 0.6
执行机构薄膜有效面积(cm2) 200 280 400
允许泄漏量 硬阀芯:Ⅳ级(10-4×Kv) 软阀芯:Ⅵ级(GB/T4213-92)几乎无泄
□连接尺寸及标准
法兰标准:GB9113-2000;
法兰密封面型式:凸面;
信号接口:内螺纹M16×1.5;
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、JPI等标准
