专利产品——易维护抗冲刷截止阀
product center
首页 > 产品中心 > 专利产品——易维护抗冲刷截止阀

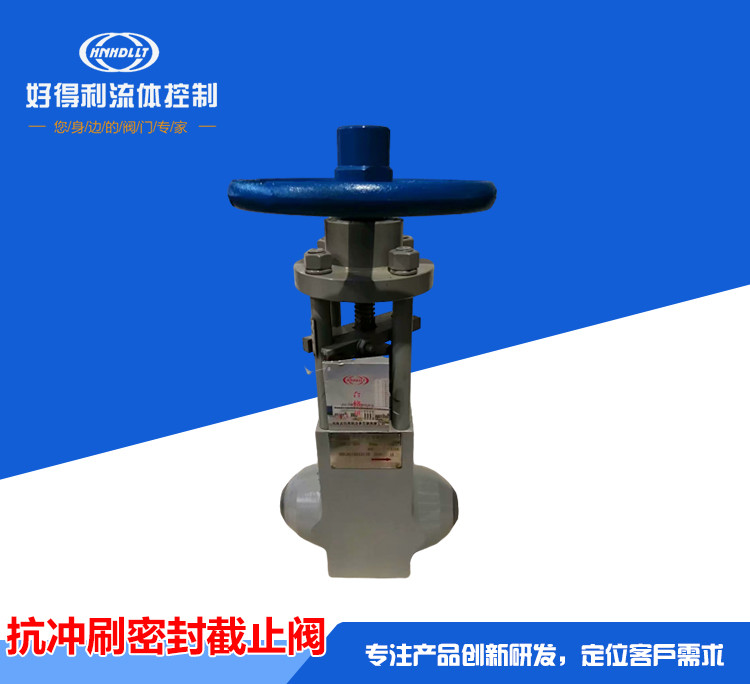

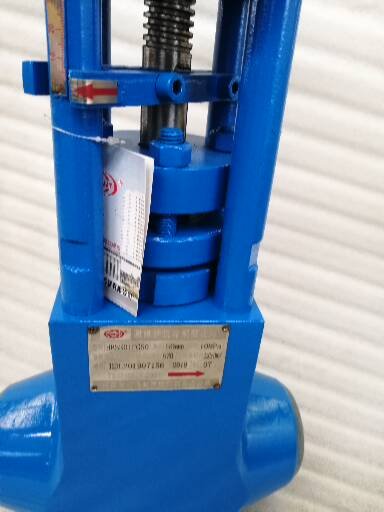

抗冲刷复合密封阀
抗冲刷复合密封阀

抗冲刷复合密封阀

  一、用途  安装在汽轮机疏水、给水疏水、加热器疏水、锅炉疏水、过热器疏水、对空排气、连排定排等管道和容器上。  二、 ......

价格:询价
联系我们

产品详情

  一、用途

  安装在汽轮机疏水、给水疏水、加热器疏水、锅炉疏水、过热器疏水、对空排气、连排定排等管道和容器上。

  二、阀门材料

  1、阀体材料:

  A105适用温度450℃以下;

  12Cr1MoV/F22适用温度570℃以下;F91、F92适用温度650℃以下。

  2、阀芯、阀茏、阀座材料和阀体相对应,性能高阀体一个等级。阀杆采用高强度不锈钢。密封件采用增强柔性石墨。

  三、结构优势:

  1、截止阀由阀体、阀座、阀芯、阀茏、阀杆、支架等零件组成。

  2、采用特殊活动式阀座设计方式。

  一般的通用性阀门设计,密封面堆焊在阀门上,当剧烈温差时密封面承受阀门变形的挤压和拉开双重应力,极易开裂。该阀采用阀座特殊设计,将密封面堆焊在其线膨胀系数相当的基体上,基体与阀体组合,当在特殊剧烈温差阀体上产生变形时,传递到密封面上的应力将减弱至很小。

  3、该阀座结构采用单阀座、双密封面结构。

  一个平面密封、一个锥面密封,关闭时双密封面共同作用,双保险密封性能更可靠。

  4、该阀阀芯采用双阀芯、单阀杆结构。

  主阀芯采用隐藏式锥面密封面,有效避免介质直接冲刷密封面;副阀芯采用平面密封面,结构采用可伸缩方式。这样,一台阀门就具有两个密封面,一个弹性密封面与一个刚性密封面,弹性密封面可有效补充阀门关闭不到位的问题(电动执行器调试零位与阀门关闭零位不重合)。两个密封面相互补充、共同对密封作用,从而使阀门密封更可靠。

  5、阀门中部采用自紧密封结构能适应高温、高压差场合,管道压力越高,密封效果越好。

  6、该阀设计有上密封(倒密封)结构。当阀门全开时,介质与盘根有效隔离,起到保护盘根的作用;并可在线更换盘根。

  7、该阀带套筒的特殊结构。阀茏上窗口采用对称分布,当阀门开启时,介质经过阀茏时产生对冲,可起到降压作用,防止汽蚀。

  8、内部零件具有互换性,能在线快速维修、更换阀门全部内件。

  9、阀体采用整体自由锻造,实密度好,无杂质、疏松、气孔,更有效的、可靠地承受介质的压力。并使用寿命长。

  10、阀芯、阀座、阀茏表面做渗氮硬化处理,可提高工件的疲劳寿命、耐磨性、抗腐蚀和抗咬合能力。

  11、阀杆采用无旋转的方式,上下运动,可避免对盘根造成损伤。

  12、阀门内部零件材料采用比阀体材料高一级性能的材料,其线膨胀系数优于阀体,不会出现卡抱死现象。

  13、阀门密封材料采用增强柔性石墨,软密封可有效补充因温度变化产生的微变形。

  14、阀杆材料采用高强度不锈钢,抗拉强度高,性能好。

  15、该阀门传动部分采用双推力轴承结构,启闭轻便,并封闭起来,防止进入杂质。

  16、高压介质进入阀门,先在阀笼充分降压释放压能和噪音,并在阀芯保护层的隔断下,流体不会冲蚀阀芯和阀座的密封面,从而起到免冲刷的作用。主要零件均选用耐热合金钢制造,阀芯和阀座的密封部位均采用堆焊司太立硬质合金的特殊加工工艺,阀座、阀芯、阀茏表面渗氮处理,从而起到抗冲刷的作用。阀门使用寿命长,开启灵活无卡滞等优点。阀座、阀瓣、阀茏采用可拆卸结构,可以快速更换新的配件,缩短维修工期。
